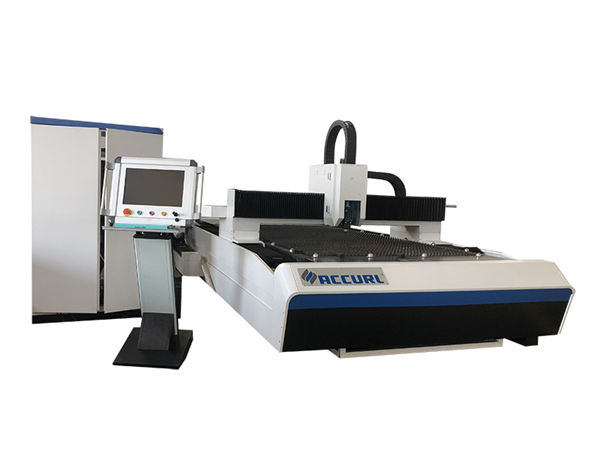

máy cắt laser sợi cho ống và tấm

máy cắt laser sợi cho ống và tấm

Thông tin chi tiết sản phẩm


Chứng nhận: CE
Điều khoản thanh toán và vận chuyển:
Số lượng đặt hàng tối thiểu: 1 bộ
Giá: Thỏa thuận
Chi tiết đóng gói: thùng 1 * 20GP
Thời gian giao hàng: 30 ngày
Điều khoản thanh toán: L / C, D / A, T / T, D / P, Western Union, L / C
Khả năng cung cấp: 50 bộ mỗi tháng

Mô tả sản phẩm Chi tiết


Ứng dụng::Tất cả các vật liệu kim loạiĐộ dày cắt:SS tối đa 10 mm, MS tối đa 22cm
Loại Laser ::Chất xơCNC hoặc không ::Vâng
Chế độ làm mát::Nước làm mátPhần mềm điều khiển ::Cypcut
Định dạng đồ họa được hỗ trợ ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTNguồn gốc::Trung Quốc
Số mô hình::TY-3015DGDịch vụ hậu mãi được cung cấp ::Kỹ sư có sẵn để phục vụ máy móc ở nước ngoài
Lặp lại độ chính xác ::+ -0,03mmNhiệt độ hoạt động::0 ° C-45 ° C
Độ ẩm làm việc ::5%-95%Nguồn Laser:Trung Quốc hoặc nhập khẩu
Vôn::AC380V ± 10% 50HZ (60HZ)Khu vực cắt:Tiêu chuẩn 3000 * 1500mm, Lớn hơn có thể được tùy chỉnh

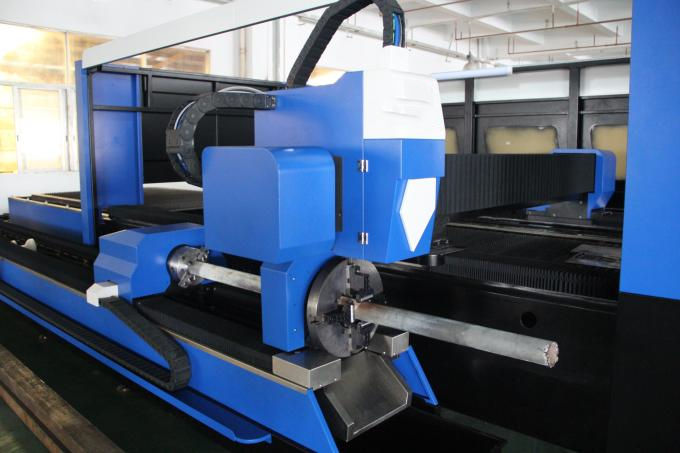

Máy cắt Laser sợi cho ống và tấm

Thân máy


1. Thân máy của chúng tôi với kết cấu thép 8 mm, xử lý nhiệt 600oC, hàn chính xác, để đảm bảo 20 năm sử dụng mà không bị biến dạng.
2. Giàn bằng hợp kim magiê đúc, Ổn định mạnh mẽ mà không bị biến dạng, Chuyển động nhanh.

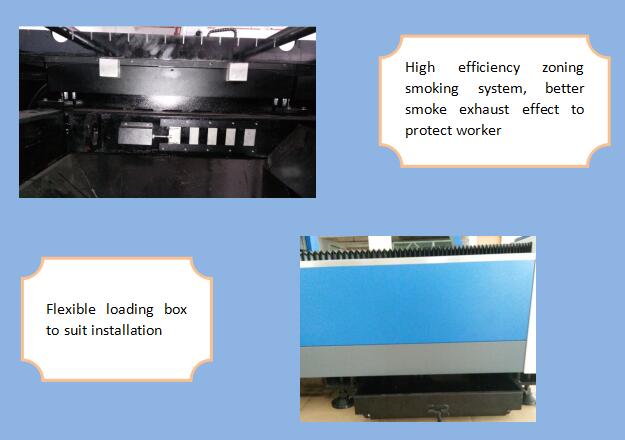

3. Hệ thống hút thuốc phân vùng hiệu quả cao ở cả hai bên thân máy, hút bụi phân đoạn mạnh và bộ sưu tập hút thuốc, nó sẽ giảm tác hại cho công nhân.
4. Nhập khẩu giảm tốc chính xác và động cơ servo, tốc độ chạy nhanh.
5. 70 lưỡi dao và 6 thanh trượt trên giường máy, có lưỡi dao đóng để giảm cảnh báo máy, thanh trượt làm việc với xi lanh để tải lên và tải xuống các tờ dễ dàng.
6. Hộp tải linh hoạt có thể được đặt phía trước và cả hai bên thuận tiện cho điều kiện làm việc của máy.

Đặc điểm kỹ thuật


Nguồn LaserIPG / Raycus / Nlight
Thân máycấu trúc cổng
Đi làmBảng điều khiển số vít chính xác cao với thiết bị cho ăn
Tốc độ chạy tối đa80m / phút-90G / phút
Độ chính xác vị trí X / Y0,03mm / m
Cung cấp năng lượng380V 50Hz / 60Hz
Độ chính xác vị trí lặp lại X / Y± 0,03mm
Nhiệt độ chạy0 ° C-45 ° C
Gia tốc tối đa1.0G
Tổng công suất máy<16KVA
Vật liệu ứng dụngThép nhẹ, thép không gỉ và các loại tấm kim loại khác
Khu vực cắt3000mm * 1500mm / 4000mm * 2000mm / 6000mm * 2000mm
Tổng khối lượng4600KGS

Hình ảnh chi tiết






Tên:Thân máy và phụ kiện

a.600 ℃ xử lý nhiệt, làm mát 24 giờ trong lò, hàn bảo vệ CO2 chính xác, để đảm bảo sử dụng 20 năm mà không bị biến dạng.
b Trục X / Y / Z không đồng bộ: Trục Z có thể chạy 150mm, phù hợp để cắt nhiều loại tấm kim loại.
c.Chất lượng cao đảm bảo độ bền và bảo trì dễ dàng hơn.

Tên:Động cơ AC servo & trình điều khiển

Động cơ servo nhập khẩu (trục Y được điều khiển bởi hai động cơ servo) cùng với bộ giảm tốc hành tinh tinh vi đảm bảo ổ đĩa ổn định, chính xác và đáng tin cậy.

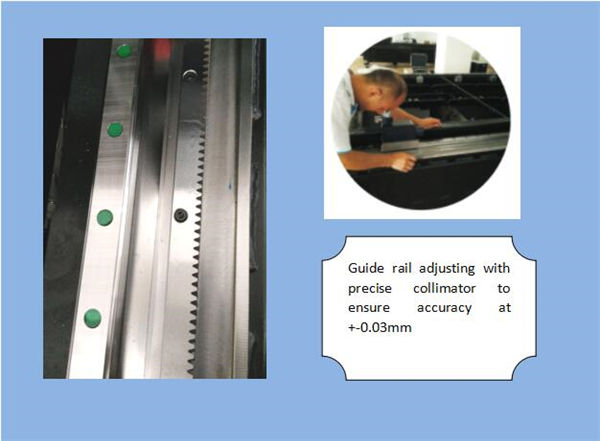

Tên:Hướng dẫn tuyến tính chính xác

Hệ thống cắt tiên tiến, công suất laser và chuyển động servo phù hợp hoàn hảo với nhau, hệ thống truyền động bánh răng và giá đỡ có độ chính xác cao nhập khẩu, bàn làm việc đôi có thể trao đổi, để đảm bảo tốc độ xử lý và độ chính xác cao hơn ..

Tên:Đầu cắt



Đầu cắt không tiếp xúc có chức năng theo dõi chiều cao tự động và chống va chạm, giúp cải thiện đáng kể tốc độ cắt, độ mịn và độ chính xác cắt dưới cùng một công suất đầu ra. Trong một từ, hiệu quả cắt có thể được tăng lên.





Tên:Nguồn laser

tốc độ nhanh, đường cắt chính xác cao và lưỡi cắt mịn

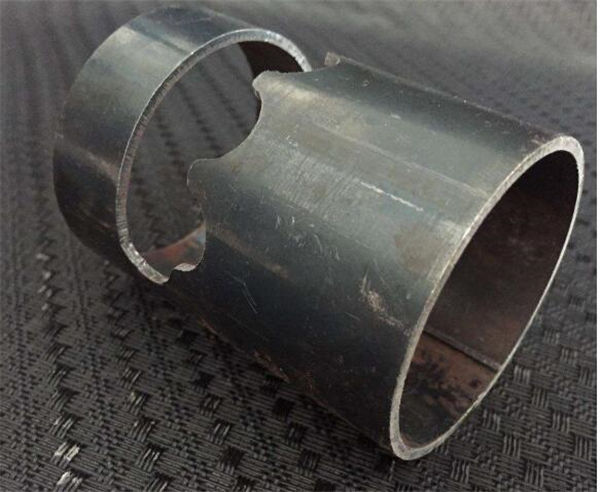

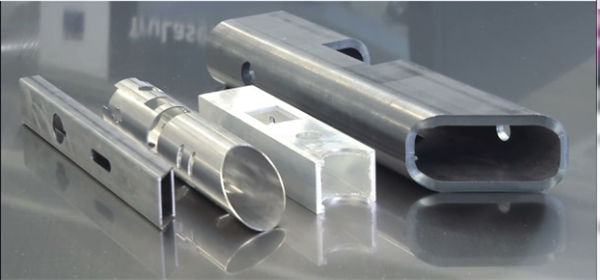

Cắt mẫu


Mẫu:

Đào tạo


Sau khi ký hợp đồng, công ty của bạn có thể sắp xếp kỹ thuật viên đến nhà máy của chúng tôi để tìm hiểu kiến thức cơ bản về thiết bị và hoạt động cần thiết, thời gian đào tạo đủ khoảng 1-3 ngày, nội dung đào tạo như sau:
a) Đào tạo phần mềm vẽ thông dụng;
b) Máy bật và tắt quy trình đào tạo;
c) Tầm quan trọng của bảng điều khiển và tham số phần mềm, cài đặt phạm vi tham số;
d) Vệ sinh và bảo dưỡng cơ bản cho máy;
e) Khắc phục sự cố phần cứng thường gặp;
f) Chú ý hoạt động,

Sự bảo đảm


a). 1 năm cho toàn bộ máy cắt laser ống kim loại (Thiệt hại do con người tạo ra đã được thương lượng.).
b). Nguồn laser bảo hành 2 năm
c). Bảo trì trọn đời và cung cấp phụ tùng thay thế
d). Đào tạo miễn phí cho nhân viên vận hành. (kỹ sư có thể ra nước ngoài được thương lượng.)
