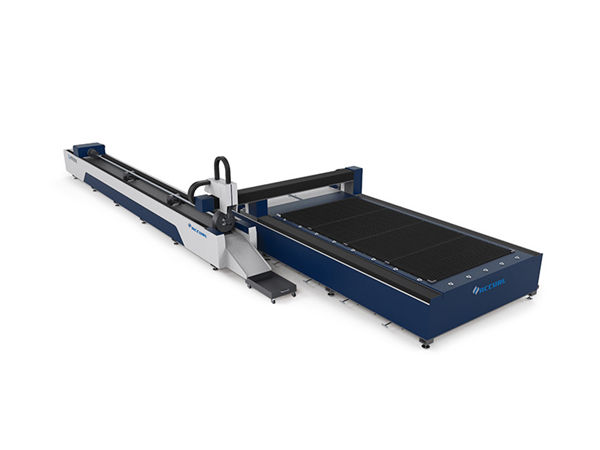

ống kim loại 3d máy cắt laser / máy cắt ống tự động

ống kim loại 3d máy cắt laser / máy cắt ống tự động

Thông tin chi tiết sản phẩm

Chứng nhận: CE
Điều khoản thanh toán và vận chuyển:
Số lượng đặt hàng tối thiểu: 1 bộ
Giá: Thỏa thuận
Chi tiết đóng gói: thùng 1 * 20GP
Thời gian giao hàng: 30 ngày
Điều khoản thanh toán: L / C, D / A, T / T, D / P, Western Union, L / C
Khả năng cung cấp: 50 bộ mỗi tháng

Mô tả sản phẩm Chi tiết

Ứng dụng::Tất cả các vật liệu kim loạiĐộ dày cắt:SS tối đa 10 mm, MS tối đa 22cm
Loại Laser ::Chất xơCNC hoặc không ::Vâng
Chế độ làm mát::Nước làm mátPhần mềm điều khiển ::Cypcut
Định dạng đồ họa được hỗ trợ ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTNguồn gốc::Trung Quốc
Số mô hình::TY-3015DGDịch vụ hậu mãi được cung cấp ::Kỹ sư có sẵn để phục vụ máy móc ở nước ngoài
Lặp lại độ chính xác ::+ -0,03mmNhiệt độ hoạt động::0 ° C-45 ° C
Độ ẩm làm việc ::5%-95%Phạm vi xử lý:20-130mmx3000mm
Vôn::AC380V ± 10% 50HZ (60HZ)Khu vực cắt:Tiêu chuẩn 3000 * 1500mm, Lớn hơn có thể được tùy chỉnh

Thân máy

1. Thân máy của chúng tôi với kết cấu thép 8 mm, xử lý nhiệt 600oC, hàn chính xác, để đảm bảo 20 năm sử dụng mà không bị biến dạng.
2. Giàn bằng hợp kim magiê đúc, Ổn định mạnh mẽ mà không bị biến dạng, Chuyển động nhanh.
3. Hệ thống hút thuốc phân vùng hiệu quả cao ở cả hai bên thân máy, hút bụi phân đoạn mạnh và bộ sưu tập hút thuốc, nó sẽ giảm tác hại cho công nhân.
4. Nhập khẩu giảm tốc chính xác và động cơ servo, tốc độ chạy nhanh.
5. 70 lưỡi dao và 6 thanh trượt trên giường máy, có lưỡi dao đóng để giảm cảnh báo máy, thanh trượt làm việc với xi lanh để tải lên và tải xuống các tờ dễ dàng.
6. Hộp tải linh hoạt có thể được đặt phía trước và cả hai bên thuận tiện cho điều kiện làm việc của máy.

Ưu điểm của máy cắt laser sợi quang

1) Chất lượng chùm tia tuyệt vời: Đường kính tiêu cự nhỏ hơn và hiệu quả làm việc cao, chất lượng cao.
2) Tốc độ cắt cao: Tốc độ cắt lớn hơn 60m / phút
3) Chạy ổn định: Áp dụng các laser sợi nhập khẩu hàng đầu thế giới, hiệu suất ổn định, các bộ phận chính có thể
đạt 100.000 giờ;
4) Hiệu suất cao để chuyển đổi quang điện: So sánh với máy cắt laser CO2,
máy cắt laser sợi quang có hiệu suất chuyển đổi quang điện gấp ba lần
5) Chi phí thấp và bảo trì thấp: Tiết kiệm năng lượng và bảo vệ môi trường. Tỷ lệ chuyển đổi quang điện
lên tới 25-30%. Tiêu thụ điện năng thấp, nó chỉ bằng khoảng 20% -30% laser CO2 truyền thống
máy cắt. Truyền dẫn cáp quang không cần ống kính phản chiếu, tiết kiệm chi phí bảo trì;
6) Hoạt động dễ dàng: truyền dẫn sợi quang, không điều chỉnh đường dẫn quang;
7) Hiệu ứng quang học siêu linh hoạt: Thiết kế nhỏ gọn, yêu cầu sản xuất dễ dàng linh hoạt.

Đặc điểm kỹ thuật

Phương tiện nguồn laserChất xơ
Phạm vi cắt (L * W)3000 mm × 1500 mm
Hành trình trục Z250 mm
Tối đa tốc độ định vị120 m / phút
Trục X, Y tối đa. tăng tốc1.0G
Hình thức làm mátNước làm mát
Bước sóng laser1070nm


Công suất đầu ra của nguồn laser



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Không bắt buộc)

Tối thiểu cắt khoảng cách0,1 mm
Độ chính xác định vị của trục X, Y và Z± 0,03 mm
Độ chính xác định vị lặp lại của các trục X, Y và Z± 0,01 mm
Độ dày của vật liệu cắt (theo vật liệu)0,2 - 25 mm
Mô hình trình điều khiểnĐộng cơ servo nhập khẩu
Yêu cầu năng lượng380V, 50/60 Hz
Nhiệt độ làm việc0-45oC
Thời gian làm việc liên tục24 tiếng
Trọng lượng máyKhoảng 12000 Ks
Tổng mức bảo vệ cung cấp điệnIP54

Hình ảnh chi tiết

Tên: Thân máy và accessoriea.600 ℃ xử lý nhiệt, làm mát 24 giờ trong lò, hàn bảo vệ CO2 chính xác, để đảm bảo sử dụng 20 năm mà không bị biến dạng.
b Trục X / Y / Z không đồng bộ: Trục Z có thể chạy 150mm, phù hợp để cắt nhiều loại tấm kim loại.
c.Chất lượng cao đảm bảo độ bền và bảo trì dễ dàng hơn.
Tên:Động cơ và trình điều khiển AC AC Động cơ servo nhập khẩu (trục Y được điều khiển bởi hai động cơ servo) cùng với bộ giảm tốc hành tinh tinh vi đảm bảo ổ đĩa ổn định, chính xác và đáng tin cậy.
Tên:Hướng dẫn tuyến tính chính xác Hệ thống cắt nâng cao, công suất laser và chuyển động servo hoàn toàn phù hợp với nhau, hệ thống truyền động và bánh răng có độ chính xác cao nhập khẩu, bàn làm việc đôi có thể trao đổi, để đảm bảo tốc độ xử lý và độ chính xác cao hơn ..
Tên:Đầu cắt Đầu cắt không tiếp xúc có chức năng theo dõi chiều cao tự động và chống va chạm, giúp cải thiện đáng kể tốc độ cắt, độ mịn và độ chính xác cắt dưới cùng một công suất đầu ra. Trong một từ, hiệu quả cắt có thể được tăng lên.
Tên:Tốc độ nguồn laser, đường cắt chính xác cao và lưỡi cắt mịn

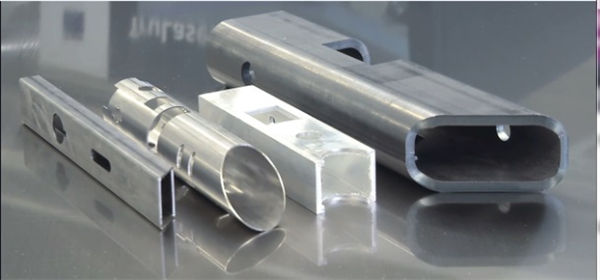

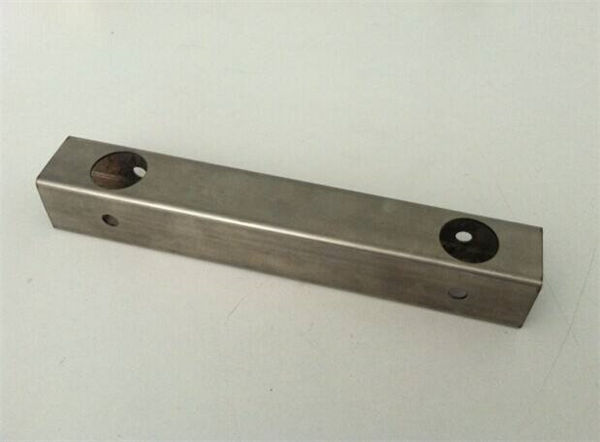

Cắt mẫu

Đào tạo

Sau khi ký hợp đồng, công ty của bạn có thể sắp xếp kỹ thuật viên đến nhà máy của chúng tôi để tìm hiểu kiến thức cơ bản về thiết bị và hoạt động cần thiết, thời gian đào tạo đủ khoảng 1-3 ngày, nội dung đào tạo như sau:
a) Đào tạo phần mềm vẽ thông dụng;
b) Máy bật và tắt quy trình đào tạo;
c) Tầm quan trọng của bảng điều khiển và tham số phần mềm, cài đặt phạm vi tham số;
d) Vệ sinh và bảo dưỡng cơ bản cho máy;
e) Khắc phục sự cố phần cứng thường gặp;
f) Chú ý hoạt động
