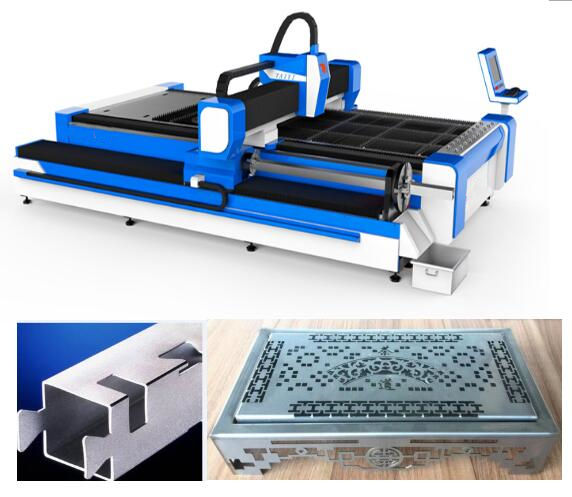

Thông tin chi tiết sản phẩm
Mô tả sản phẩm Chi tiết
| Ứng dụng:: | Tất cả các vật liệu kim loại | Độ dày cắt: | SS tối đa 10 mm, MS tối đa 22cm |
|---|---|---|---|
| Loại Laser :: | Chất xơ | CNC hoặc không :: | Vâng |
| Chế độ làm mát:: | Nước làm mát | Phần mềm điều khiển :: | Cypcut |
| Định dạng đồ họa được hỗ trợ :: | AI, BMP, DST, DWG, DXF, DXP, LAS, PLT | Nguồn gốc:: | Trung Quốc |
| Số mô hình:: | TY-3015DG | Dịch vụ hậu mãi được cung cấp :: | Kỹ sư có sẵn để phục vụ máy móc ở nước ngoài |
| Lặp lại độ chính xác :: | + -0,03mm | Nhiệt độ hoạt động:: | 0 ° C-45 ° C |
| Độ ẩm làm việc :: | 5%-95% | Phạm vi cắt ống: | 20-130mmx3000mm |
| Vôn:: | AC380V ± 10% 50HZ (60HZ) | Khu vực cắt: | Tiêu chuẩn 3000 * 1500mm, Lớn hơn có thể được tùy chỉnh |
Thân máy
1. Thân máy của Taiyi với kết cấu thép 8 mm, xử lý nhiệt 600oC, hàn chính xác, để đảm bảo sử dụng 20 năm mà không bị biến dạng.
2. Giàn bằng hợp kim magiê đúc, Ổn định mạnh mẽ mà không bị biến dạng, Chuyển động nhanh.
3. Hệ thống hút thuốc phân vùng hiệu quả cao ở cả hai bên thân máy, hút bụi phân đoạn mạnh và bộ sưu tập hút thuốc, nó sẽ giảm tác hại cho công nhân.
4. Nhập khẩu giảm tốc chính xác và động cơ servo, tốc độ chạy nhanh.
5. 70 lưỡi dao và 6 thanh trượt trên giường máy, có lưỡi dao đóng để giảm cảnh báo máy, thanh trượt làm việc với xi lanh để tải lên và tải xuống các tờ dễ dàng.
6. Hộp tải linh hoạt có thể được đặt phía trước và cả hai bên thuận tiện cho điều kiện làm việc của máy.
Ưu điểm của máy cắt laser sợi quang
| 1. So sánh với laser truyền thống, laser sợi quang bảo vệ môi trường hơn: | ||||||||||
| 2. Tiêu thụ điện năng thấp hơn nhiều: hiệu suất chuyển đổi quang điện của laser sợi cao gấp 15 lần so với laser truyền thống. | ||||||||||
| 3. Chất lượng điểm laser cao hơn: nguồn laser mô-đun đơn | ||||||||||
| 4. Tiêu thụ thấp hơn: Tiêu thụ điện dưới 7KW mỗi giờ. |
| Phân tích chi phí mỗi giờ | ||||||||||
| Không. | Mục | Cắt SS (1mm) | Thép cắt (5mm) | Ghi chú | ||||||
| 1 | Điện | 1,4USD / giờ | 1,4USD / giờ | 1. Nếu chúng ta sử dụng Air để cắt, thì chi phí = điện tích của máy nén khí + điện của máy + tiêu thụ các bộ phận 2. Chi phí chúng tôi tính dựa trên phí địa phương ở Đông Quan, có một số khác biệt đối với các quốc gia khác nhau. 3.Để cắt độ dày khác nhau, có tiêu thụ khác nhau | ||||||
| 2 | Khí (N2 / O2) | 2USD / giờ | 1,4USD / giờ | |||||||
| 3 | Ống kính bảo vệ, vòi phun | 0,06USD / giờ | 0,07USD / giờ | |||||||
| Tổng chi phí | 3,46USD / giờ | 2,87USD / giờ | ||||||||
Đặc điểm kỹ thuật
| Mô hình | TY-3015DG |
| Phương tiện nguồn laser | Chất xơ |
| Phạm vi cắt (L * W) | 3000 mm × 1500 mm |
| Hành trình trục Z | 250 mm |
| Tối đa tốc độ định vị | 120 m / phút |
| Trục X, Y tối đa. tăng tốc | 1.0G |
| Hình thức làm mát | Nước làm mát |
| Bước sóng laser | 1070nm |
| Công suất đầu ra của nguồn laser
| 500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Không bắt buộc) |
| Tối thiểu cắt khoảng cách | 0,1 mm |
| Độ chính xác định vị của trục X, Y và Z | ± 0,03 mm |
| Độ chính xác định vị lặp lại của các trục X, Y và Z | ± 0,01 mm |
| Độ dày của vật liệu cắt (theo vật liệu) | 0,2 - 25 mm |
| Mô hình trình điều khiển | Động cơ servo nhập khẩu |
| Yêu cầu năng lượng | 380V, 50/60 Hz |
| Nhiệt độ làm việc | 0-45oC |
| Thời gian làm việc liên tục | 24 tiếng |
| Trọng lượng máy | Khoảng 12000 Ks |
| Tổng mức bảo vệ cung cấp điện | IP54 |

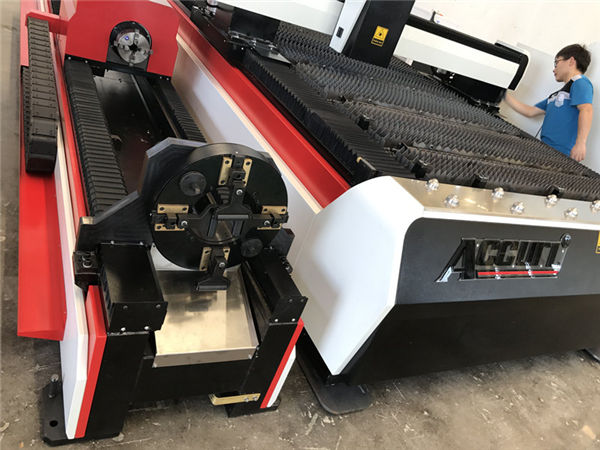

Hình ảnh chi tiết
| Tên:Thân máy và phụ kiện a.600 ℃ xử lý nhiệt, làm mát 24 giờ trong lò, hàn bảo vệ CO2 chính xác, để đảm bảo sử dụng 20 năm mà không bị biến dạng. |
| Tên:Động cơ AC servo & trình điều khiển Động cơ servo nhập khẩu (trục Y được điều khiển bởi hai động cơ servo) cùng với bộ giảm tốc hành tinh tinh vi đảm bảo ổ đĩa ổn định, chính xác và đáng tin cậy. |
|
| Tên:Hướng dẫn tuyến tính chính xác Hệ thống cắt tiên tiến, công suất laser và chuyển động servo phù hợp hoàn hảo với nhau, hệ thống truyền động bánh răng và giá đỡ có độ chính xác cao nhập khẩu, bàn làm việc đôi có thể trao đổi, để đảm bảo tốc độ xử lý và độ chính xác cao hơn .. |
| Tên:Đầu cắt
Đầu cắt không tiếp xúc có chức năng theo dõi chiều cao tự động và chống va chạm, giúp cải thiện đáng kể tốc độ cắt, độ mịn và độ chính xác cắt dưới cùng một công suất đầu ra. Trong một từ, hiệu quả cắt có thể được tăng lên. |
|
| Tên:Nguồn laser tốc độ nhanh, đường cắt chính xác cao và lưỡi cắt mịn |
Cắt mẫu
Đào tạo
Sau khi ký hợp đồng, công ty của bạn có thể sắp xếp kỹ thuật viên đến nhà máy của chúng tôi để tìm hiểu kiến thức cơ bản về thiết bị và hoạt động cần thiết, thời gian đào tạo đủ khoảng 1-3 ngày, nội dung đào tạo như sau:
a) Đào tạo phần mềm vẽ thông dụng;
b) Máy bật và tắt quy trình đào tạo;
c) Tầm quan trọng của bảng điều khiển và tham số phần mềm, cài đặt phạm vi tham số;
d) Vệ sinh và bảo dưỡng cơ bản cho máy;
e) Khắc phục sự cố phần cứng thường gặp;
f) Chú ý hoạt động,
Bảo hành ống SS và máy cắt laser
a) .1Year cho toàn bộ máy (Thiệt hại do con người tạo ra được thương lượng.).
b) .Laser nguồn 2 năm bảo hành
c). Bảo trì và cung cấp phụ tùng thay thế
d). Đào tạo miễn phí cho nhân viên vận hành. (kỹ sư có thể ra nước ngoài được thương lượng.)
