thép tấm kim loại máy cắt laser cho thép không gỉ

thép tấm kim loại máy cắt laser cho thép không gỉ

Thông tin chi tiết sản phẩm

Chứng nhận: CE
Điều khoản thanh toán và vận chuyển:
Số lượng đặt hàng tối thiểu: 1 bộ
Giá: Thỏa thuận
Chi tiết đóng gói: 1 * 40GP container
Thời gian giao hàng: 30 ngày
Điều khoản thanh toán: L / C, D / A, T / T, D / P, Western Union
Khả năng cung cấp: 150 bộ

Mô tả sản phẩm Chi tiết

Ứng dụng::Tất cả các vật liệu kim loạiĐộ dày cắt:SS tối đa 12 mm, MS tối đa 22cm
Loại Laser ::Chất xơTần số xung:1-2000HZ
Hệ thông định vị:Đèn đỏPhần mềm điều khiển ::Cypcut
Định dạng đồ họa được hỗ trợ ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTNguồn gốc::Trung Quốc
Số mô hình::TY-6020JBDịch vụ hậu mãi được cung cấp ::Kỹ sư có sẵn để phục vụ máy móc ở nước ngoài
Lặp lại độ chính xác ::+ -0,03mmNhiệt độ hoạt động::0 ° C-45 ° C
Độ ẩm làm việc ::5%-95%Nguồn Laser:Trung Quốc hoặc nhập khẩu
Vôn::AC380V ± 10% 50HZ (60HZ)Khu vực cắt:6000 * 2000mm

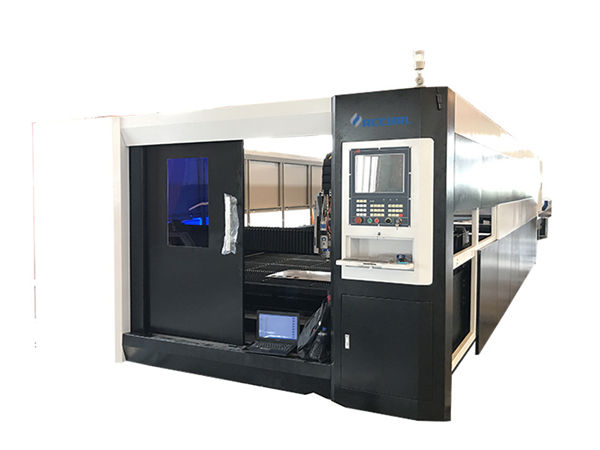

Tên sản phẩm:Máy cắt laser sợi kim loại tấm TY-6020JB

Ưu điểm của máy laser sợi

1. So sánh với laser truyền thống, laser sợi quang bảo vệ môi trường hơn
2. Tiêu thụ điện năng thấp hơn nhiều: hiệu suất chuyển đổi quang điện của laser sợi cao gấp 15 lần so với laser truyền thống.
3. Chất lượng điểm laser cao hơn: nguồn laser mô-đun đơn
4. Tiêu thụ thấp hơn: Tiêu thụ điện dưới 7KW mỗi giờ.

Các tính năng chính của máy cắt laser sợi

Thân máy:
1. Thân máy của Taiyi với kết cấu thép 8 mm, xử lý nhiệt 600oC, hàn chính xác, để đảm bảo sử dụng 20 năm mà không bị biến dạng.

2. Giàn bằng hợp kim magiê đúc, Ổn định mạnh mẽ mà không bị biến dạng, Chuyển động nhanh.

3. Hệ thống hút thuốc phân vùng hiệu quả cao ở cả hai bên thân máy, hút bụi phân đoạn mạnh và bộ sưu tập hút thuốc, nó sẽ giảm tác hại cho công nhân.

4. Nhập khẩu giảm tốc chính xác và động cơ servo, tốc độ chạy nhanh.

5. 70 lưỡi dao và 6 thanh trượt trên giường máy, có lưỡi dao đóng để giảm cảnh báo máy, thanh trượt làm việc với xi lanh để tải lên và tải xuống các tờ dễ dàng.

6. Hộp tải linh hoạt có thể được đặt phía trước và cả hai bên thuận tiện cho điều kiện làm việc của máy.

Đặc điểm kỹ thuật

Phương tiện nguồn laserChất xơ
Phạm vi cắt (L * W)6000 mm × 2000 mm
Hành trình trục Z250 mm
Tối đa tốc độ định vị120 m / phút
Trục X, Y tối đa. tăng tốc1.0G
Hình thức làm mátNước làm mát
Bước sóng laser1070nm


Công suất đầu ra của nguồn laser



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Không bắt buộc)

Tối thiểu cắt khoảng cách0,1 mm
Độ chính xác định vị của trục X, Y và Z± 0,03 mm
Độ chính xác định vị lặp lại của các trục X, Y và Z± 0,01 mm
Độ dày của vật liệu cắt (theo vật liệu)0,2 - 25 mm
Mô hình trình điều khiểnĐộng cơ servo nhập khẩu
Yêu cầu năng lượng380V, 50/60 Hz
Nhiệt độ làm việc0-45oC
Thời gian làm việc liên tục24 tiếng
Trọng lượng máyKhoảng 12000 Ks
Tổng mức bảo vệ cung cấp điệnIP54



Bảng tham khảo độ dày cắt

Công suất laserĐộ dày cắt tối đa
Thép carbon (mm)Thép không gỉ (mm)Nhôm (mm)Thau

(mm)

700W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
Trên tham số chỉ để tham khảo



Vật liệu ứng dụng

Thép không gỉ, thép carbon, thép hợp kim, thép silic, thép lò xo, tấm mạ kẽm, tấm ngâm, tấm đồng thau, tấm đồng, tấm nhôm, vv

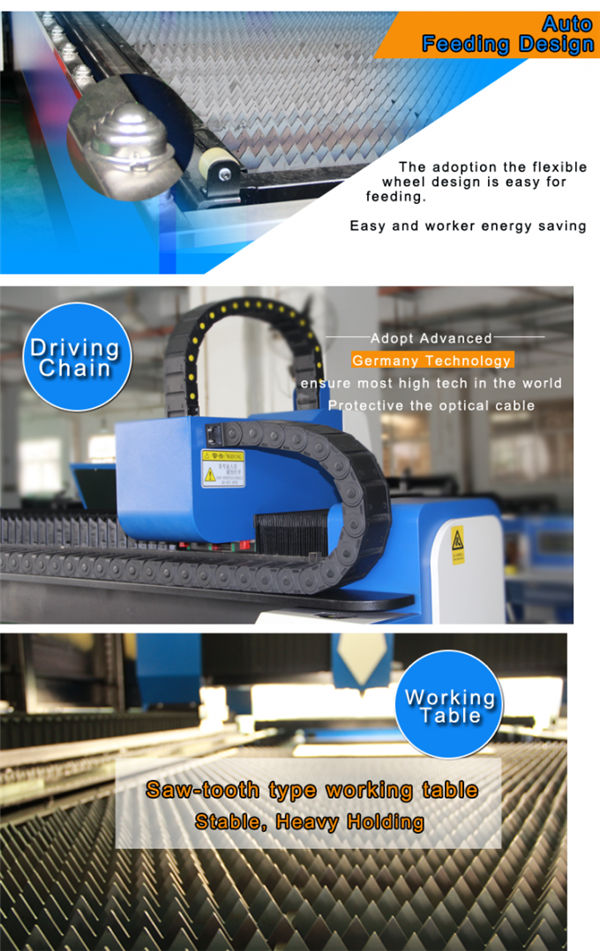

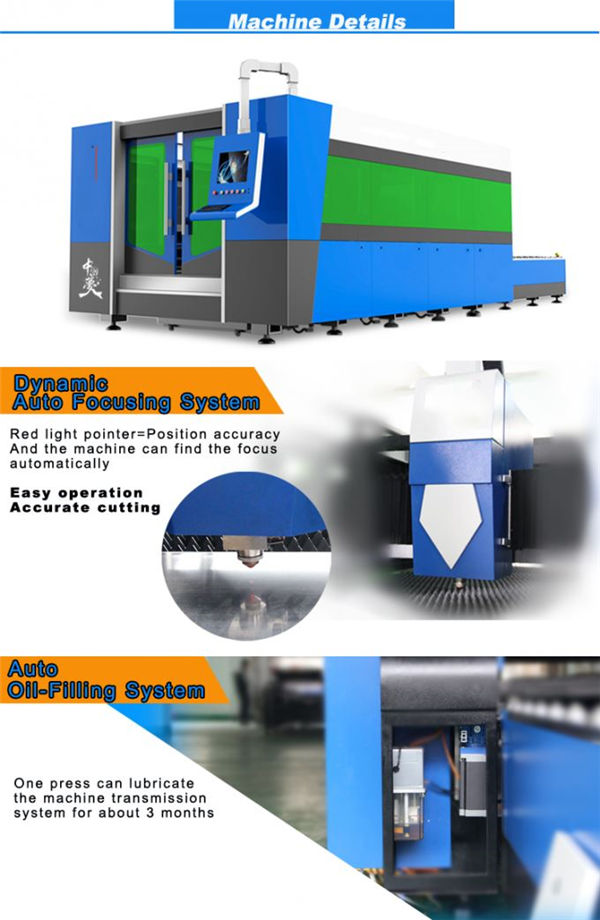

Hình ảnh chi tiết





Tên:Thân máy và phụ kiện

a.600 ℃ xử lý nhiệt, làm mát 24 giờ trong lò, hàn bảo vệ CO2 chính xác, để đảm bảo sử dụng 20 năm mà không bị biến dạng.
b Trục X / Y / Z không đồng bộ: Trục Z có thể chạy 150mm, phù hợp để cắt nhiều loại tấm kim loại.
c.Chất lượng cao đảm bảo độ bền và bảo trì dễ dàng hơn.

Tên:Động cơ AC servo & trình điều khiển

Động cơ servo nhập khẩu (trục Y được điều khiển bởi hai động cơ servo) cùng với bộ giảm tốc hành tinh tinh vi đảm bảo ổ đĩa ổn định, chính xác và đáng tin cậy.





Tên:Hướng dẫn tuyến tính chính xác

Hệ thống cắt tiên tiến, công suất laser và chuyển động servo phù hợp hoàn hảo với nhau, hệ thống truyền động bánh răng và giá đỡ có độ chính xác cao nhập khẩu, bàn làm việc đôi có thể trao đổi, để đảm bảo tốc độ xử lý và độ chính xác cao hơn ..

Tên:Đầu cắt



Đầu cắt không tiếp xúc có chức năng theo dõi chiều cao tự động và chống va chạm, giúp cải thiện đáng kể tốc độ cắt, độ mịn và độ chính xác cắt dưới cùng một công suất đầu ra. Trong một từ, hiệu quả cắt có thể được tăng lên.





Tên:Nguồn laser

tốc độ nhanh, đường cắt chính xác cao và lưỡi cắt mịn

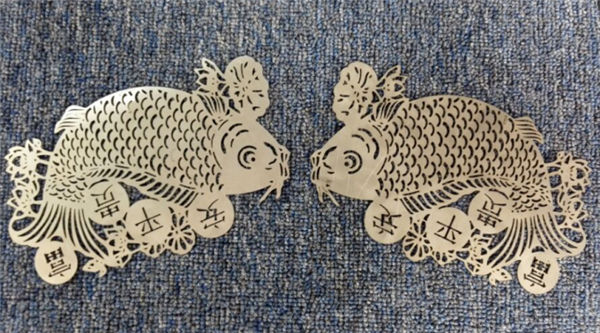

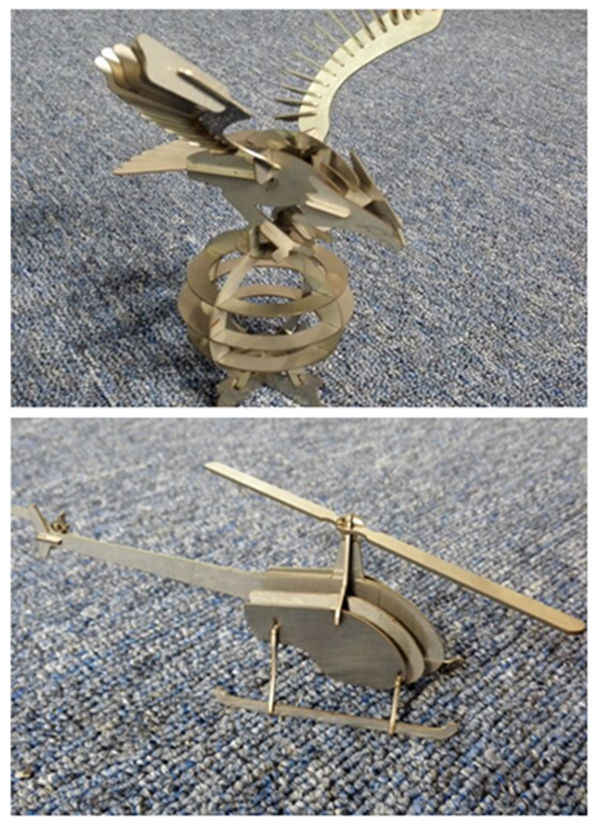

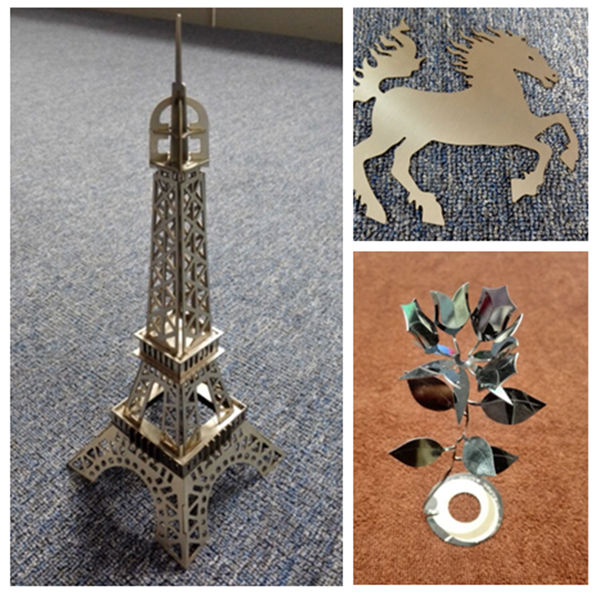

Cắt mẫu

Đào tạo

Dịch vụ hậu mãi, từ đào tạo đến lắp đặt máy (3 cách):
1. Video đào tạo và hướng dẫn sử dụng bằng tiếng Anh sẽ được cung cấp để cài đặt, vận hành, bảo trì và xử lý sự cố và hướng dẫn kỹ thuật được cung cấp qua e-mail, fax, điện thoại / whatsapp / skype //, v.v., khi bạn gặp một số vấn đề về cài đặt, sử dụng hoặc điều chỉnh.
2. Công ty của bạn có thể sắp xếp kỹ thuật viên đến nhà máy của chúng tôi để tìm hiểu kiến thức cơ bản về thiết bị và hoạt động cần thiết, thời gian đào tạo đủ khoảng 3-5 ngày, nội dung đào tạo như sau:
a) Đào tạo phần mềm vẽ thông dụng;
b) Máy bật và tắt quy trình đào tạo;
c) Tầm quan trọng của bảng điều khiển và tham số phần mềm, cài đặt phạm vi tham số
d) Vệ sinh và bảo dưỡng cơ bản cho máy;
e) Khắc phục sự cố phần cứng thường gặp;
f) Chú ý hoạt động.
3. Dịch vụ đào tạo hướng dẫn từ cửa đến cửa. thị thực, chi phí đi lại và chỗ ở sẽ được chi phí của khách hàng. Tốt hơn là sắp xếp một biên dịch viên cho cả hai kỹ sư của chúng tôi trong thời gian đào tạo. Thời gian đào tạo: 3-5 ngày.

Sự bảo đảm

a). 1 năm cho toàn bộ máy cho máy cắt laser sợi kim loại. (Thiệt hại do con người tạo ra được thương lượng.).
b). Nguồn laser bảo hành 2 năm
c). Bảo trì trọn đời và cung cấp phụ tùng thay thế
d). Đào tạo miễn phí cho nhân viên vận hành. (kỹ sư có thể ra nước ngoài được thương lượng.)
