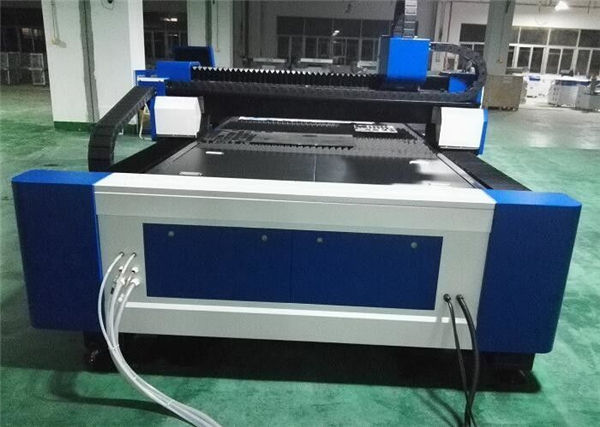

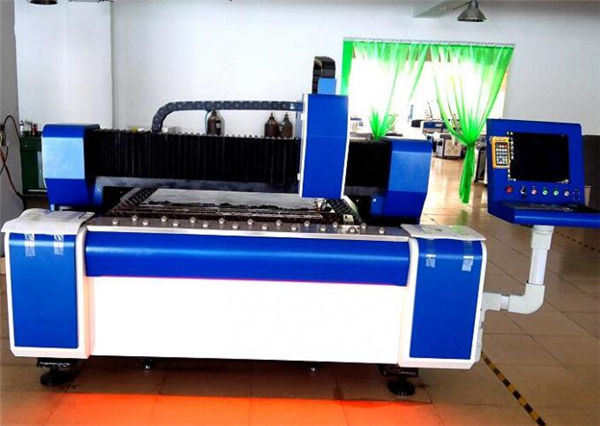

máy cắt laser sợi thép 60m / phút

máy cắt laser sợi thép 60m / phút

Thông tin chi tiết sản phẩm


Chứng nhận: CE
Điều khoản thanh toán và vận chuyển:
Số lượng đặt hàng tối thiểu: 1 bộ
Giá: Thỏa thuận
Chi tiết đóng gói: thùng 1 * 20GP
Thời gian giao hàng: 30 ngày
Điều khoản thanh toán: L / C, D / A, T / T, D / P, Western Union

Mô tả sản phẩm Chi tiết


Ứng dụng::Tất cả các vật liệu kim loạiĐộ dày cắt:SS tối đa 12 mm, MS tối đa 22cm
Loại Laser ::Nhập khẩu sợi gốc LaserTên sản phẩm:Máy cắt Laser sợi thép 60m / phút
Chiều rộng tối thiểu:0,1mmPhần mềm điều khiển ::Cypcut
Định dạng đồ họa được hỗ trợ ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTTên thương hiệu ::TAIYI LASER
Lặp lại độ chính xác ::+/- 0,03mmNhiệt độ hoạt động::0 ° C-45 ° C
Chế độ làm mát:Nước làm mátNguồn Laser:IPG / Nlight / Raycus / Tối đa
Vôn::AC380V ± 10% 50HZ (60HZ)Khu vực cắt:3000x1500mm, 4000 * 2000mm Tùy chỉnh

Ưu điểm của máy laser sợi


1) Chất lượng chùm tia tuyệt vời: Đường kính tiêu cự nhỏ hơn và hiệu quả làm việc cao, chất lượng cao.
2) Tốc độ cắt cao: Tốc độ cắt lớn hơn 60m / phút
3) Chạy ổn định: Áp dụng các laser sợi nhập khẩu hàng đầu thế giới, hiệu suất ổn định, các bộ phận chính có thể
đạt 100.000 giờ;
4) Hiệu suất cao để chuyển đổi quang điện: So sánh với máy cắt laser CO2,
máy cắt laser sợi quang có hiệu suất chuyển đổi quang điện gấp ba lần
5) Chi phí thấp và bảo trì thấp: Tiết kiệm năng lượng và bảo vệ môi trường. Tỷ lệ chuyển đổi quang điện
lên tới 25-30%. Tiêu thụ điện năng thấp, nó chỉ bằng khoảng 20% -30% laser CO2 truyền thống
máy cắt. Truyền dẫn cáp quang không cần ống kính phản chiếu, tiết kiệm chi phí bảo trì;
6) Hoạt động dễ dàng: truyền dẫn sợi quang, không điều chỉnh đường dẫn quang;
7) Hiệu ứng quang học siêu linh hoạt: Thiết kế nhỏ gọn, yêu cầu sản xuất dễ dàng linh hoạt.

Tính năng & Tài sản


1. Máy có hiệu suất tốt với tốc độ cắt cao, hiệu quả cao, an toàn và ổn định.
2. Điểm laser thích chất lượng tốt. Và máy biến dạng chỉ một chút. Bên cạnh đó, vật liệu có thể có một vẻ ngoài mịn màng và đẹp.
3. Sau khi xử lý ủ, khung có độ cứng cao có hiệu suất hấp thụ rung động cao. Khung với cấu trúc cổng được xử lý một bước trong trung tâm gia công cổng CNC lớn. Với cấu trúc được tối ưu hóa, máy có độ ổn định và độ chính xác cao, có thể được kiểm soát trong vòng 0,01mm / m.
4. Động cơ servo nhập khẩu, bộ giảm tốc hành tinh và cơ cấu dẫn động tinh vi đảm bảo sự ổn định và chính xác.
5. HMI trực quan với nhiều chức năng thực tế dễ vận hành.
6. Bánh răng côn nhập khẩu, giá đỡ xoắn ốc, đường ray dẫn hướng tuyến tính đảm bảo hướng chạy chính xác cao.
7. Hệ thống chống va chạm tự động và chiều cao tự động điều chỉnh đầu cắt kín ở độ cao phù hợp để cắt ở một khoảng cách cố định.
8. Bộ nguồn của máy được thiết kế với chức năng bảo vệ an toàn tự động và có tính năng báo lỗi.

Đặc điểm kỹ thuật


Phương tiện nguồn laserChất xơ
Phạm vi cắt (L * W)3000 mm × 15000 mm
Hành trình trục Z250 mm
Tối đa tốc độ định vị120 m / phút
Trục X, Y tối đa. tăng tốc1.0G
Hình thức làm mátNước làm mát
Bước sóng laser1070nm


Công suất đầu ra của nguồn laser



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Không bắt buộc)

Tối thiểu cắt khoảng cách0,1 mm
Độ chính xác định vị của trục X, Y và Z± 0,03 mm
Độ chính xác định vị lặp lại của các trục X, Y và Z± 0,01 mm
Độ dày của vật liệu cắt (theo vật liệu)0,2 - 25 mm
Mô hình trình điều khiểnĐộng cơ servo nhập khẩu
Yêu cầu năng lượng380V, 50/60 Hz
Nhiệt độ làm việc0-45oC
Thời gian làm việc liên tục24 tiếng
Trọng lượng máyKhoảng 12000 Ks
Tổng mức bảo vệ cung cấp điệnIP54

Vật liệu cắt


Laser sợi có thể cắt tất cả các loại kim loại màu, chẳng hạn như đồng, nhôm, vật liệu phản xạ cao và vonfram này, cũng có thể cắt thép không gỉ, thép carbon, thép mangan, tấm mạ kẽm, tấm hợp kim vàng nền nhôm, và các loại hiếm khác kim loại.

Công nghiệp ứng dụng


Máy cắt laser sợi có thể được sử dụng rộng rãi trong hàng không vũ trụ, hàng không, điện tử, thang máy, thiết bị y tế, điện nhà bếp, phụ tùng ô tô, thiết bị điện, tủ khung mạ vàng, thiết bị cơ khí, phần cứng chiếu sáng, bảng hiệu quảng cáo, thiết bị hiển thị, tất cả các loại sản phẩm kim loại, gia công cắt kim loại tấm và các ngành công nghiệp khác.

Hình ảnh chi tiết






Tên:Thân máy và phụ kiện

a.600 ℃ xử lý nhiệt, làm mát 24 giờ trong lò, hàn bảo vệ CO2 chính xác, để đảm bảo sử dụng 20 năm mà không bị biến dạng.
b Trục X / Y / Z không đồng bộ: Trục Z có thể chạy 150mm, phù hợp để cắt nhiều loại tấm kim loại.
c.Chất lượng cao đảm bảo độ bền và bảo trì dễ dàng hơn.

Tên:Động cơ AC servo & trình điều khiển

Động cơ servo nhập khẩu (trục Y được điều khiển bởi hai động cơ servo) cùng với bộ giảm tốc hành tinh tinh vi đảm bảo ổ đĩa ổn định, chính xác và đáng tin cậy.





Tên:Hướng dẫn tuyến tính chính xác

Hệ thống cắt tiên tiến, công suất laser và chuyển động servo phù hợp hoàn hảo với nhau, hệ thống truyền động bánh răng và giá đỡ có độ chính xác cao nhập khẩu, bàn làm việc đôi có thể trao đổi, để đảm bảo tốc độ xử lý và độ chính xác cao hơn ..

Tên:Đầu cắt



Đầu cắt không tiếp xúc có chức năng theo dõi chiều cao tự động và chống va chạm, giúp cải thiện đáng kể tốc độ cắt, độ mịn và độ chính xác cắt dưới cùng một công suất đầu ra. Trong một từ, hiệu quả cắt có thể được tăng lên.





Tên:Nguồn laser

tốc độ nhanh, đường cắt chính xác cao và lưỡi cắt mịn



Cắt mẫu


Đào tạo


Dịch vụ hậu mãi, từ đào tạo đến lắp đặt máy (3 cách):
1. Hướng dẫn sử dụng video và hướng dẫn sử dụng bằng tiếng Anh để cài đặt, vận hành, bảo trì và xử lý sự cố và hướng dẫn kỹ thuật được cung cấp qua e-mail, fax, điện thoại / whatsapp / skype //, v.v., khi bạn gặp một số vấn đề về cài đặt, sử dụng hoặc điều chỉnh.
2. Công ty của bạn có thể sắp xếp kỹ thuật viên đến nhà máy của chúng tôi để tìm hiểu kiến thức cơ bản về thiết bị và hoạt động cần thiết, thời gian đào tạo đủ khoảng 3-5 ngày, nội dung đào tạo như sau:
a) Đào tạo phần mềm vẽ thông dụng;
b) Máy bật và tắt quy trình đào tạo;
c) Tầm quan trọng của bảng điều khiển và tham số phần mềm, cài đặt phạm vi tham số
d) Vệ sinh và bảo dưỡng cơ bản cho máy;
e) Khắc phục sự cố phần cứng thường gặp;
f) Chú ý hoạt động.
3. Dịch vụ đào tạo hướng dẫn tận nhà. thị thực, chi phí đi lại và chỗ ở sẽ được chi phí của khách hàng. Tốt hơn là sắp xếp một biên dịch viên cho cả hai kỹ sư của chúng tôi trong thời gian đào tạo. Thời gian đào tạo: 3-5 ngày.

Sự bảo đảm


a) .1Year cho toàn bộ máy (Thiệt hại do con người tạo ra được thương lượng.).
b) .Laser nguồn 2 năm bảo hành
c). Bảo trì và cung cấp phụ tùng thay thế
d). Đào tạo miễn phí cho nhân viên vận hành. (kỹ sư có thể ra nước ngoài được thương lượng.)
