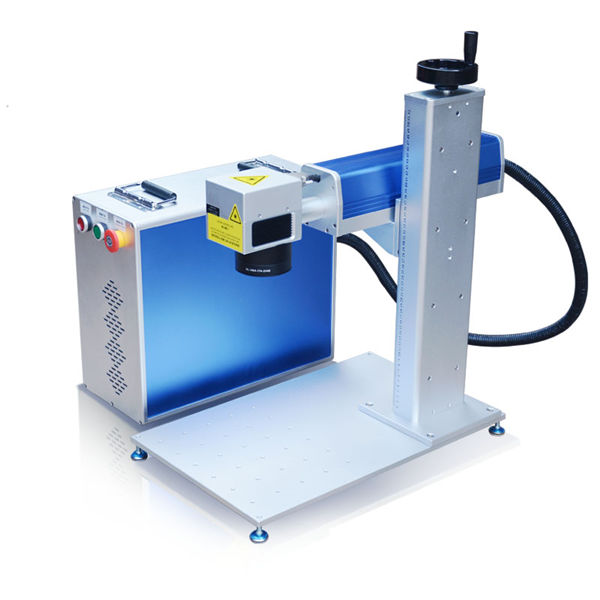

Máy khắc laser sợi 10 mét Thiết kế thân máy

Thông tin chi tiết sản phẩm

Chứng nhận: CE
Điều khoản thanh toán và vận chuyển:
Số lượng đặt hàng tối thiểu: 1 bộ
Giá: Thỏa thuận
Chi tiết đóng gói: 1 * 40GP container
Thời gian giao hàng: 30 ngày
Điều khoản thanh toán: L / C, D / A, T / T, D / P, Western Union

Mô tả sản phẩm Chi tiết

Ứng dụng:	Tất cả các vật liệu kim loại	Độ dày cắt:	Lên đến 1mm SS
Loại laser:	Nhập khẩu sợi gốc Laser	Độ dày cắt tối đa:	20 mm / CS; 10 mm / SS
Chiều rộng tối thiểu:	0,1mm	Phần mềm điều khiển:	Cypcut
Định dạng đồ họa được hỗ trợ:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Tên thương hiệu:
Lặp lại độ chính xác:	+/- 0,03mm	Nhiệt độ hoạt động:	0 ° C-45 ° C
Chế độ làm mát:	Nước làm mát	Nguồn Laser:	IPG / Nlight / Raycus / Tối đa
Vôn:	AC380V ± 10% 50HZ (60HZ)	Khu vực cắt:	3000x1500mm

Ứng dụng

Áp dụng cho dải thép không gỉ tiêu chuẩn có độ dày 0,2 đến 14mm

Sản phẩm

Cắt vòng tròn 100-800mm

Cấu hình dự án

mã	Mục
1	Hệ thống xử lý phế liệu
2	Cánh tay cơ khí
3	Máy cắt laser
4	Tủ điều khiển điện trung tâm
5	Hệ thống làm mát
6	Máy cho ăn

Máy Laser

Phương tiện nguồn laser	Chất xơ
Phạm vi cắt (L * W)	10000 mm × 15000 mm
Hành trình trục Z	250 mm
Tối đa tốc độ định vị	120 m / phút
Trục X, Y tối đa. tăng tốc	1.0G
Hình thức làm mát	Nước làm mát
Bước sóng laser	1070nm
Công suất đầu ra của nguồn laser	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Không bắt buộc)
Tối thiểu cắt khoảng cách	0,1 mm
Độ chính xác định vị của trục X, Y và Z	± 0,03 mm
Độ chính xác định vị lặp lại của các trục X, Y và Z	± 0,01 mm
Độ dày của vật liệu cắt (theo vật liệu)	0,2 - 25 mm
Mô hình trình điều khiển	Động cơ servo nhập khẩu
Yêu cầu năng lượng	380V, 50/60 Hz
Nhiệt độ làm việc	0-45oC
Thời gian làm việc liên tục	24 tiếng
Trọng lượng máy	Khoảng 12000 Ks
Tổng mức bảo vệ cung cấp điện	IP54

Thông số máy cắt laser

Giường tiện được làm bằng cấu trúc hàn tổng thể, sau khi ủ sau khi giảm căng thẳng là gia công thô và xử lý lão hóa rung thứ cấp của hoàn thiện kim loại, giải quyết tốt hơn ứng suất do hàn, do đó cải thiện đáng kể độ ổn định của máy công cụ.X, Y, Trục Z sử dụng động cơ servo của Nhật Bản, được trang bị hộp giảm tốc độ chính xác cao và giá đỡ độ cứng, hướng dẫn tuyến tính chính xác cao, như cơ chế truyền dẫn hiệu quả, đảm bảo hiệu quả chính xác của truyền động; Máy được trang bị thiết bị bôi trơn tự động, khu vực cắt có hút bụi Thiết bị, xe thải ở dưới cùng của khu vực cắt, Chuyển động cắt cơ học, duy trì hoạt động làm đầy hồ quang kém, không cần phải quay về nguồn gốc sau một lần cắt, do đó tiết kiệm rất nhiều thời gian, tốc độ cắt được cải thiện rất nhiều. Bằng cách tính toán, có thể cải thiện hiệu quả của hơn 15% việc cắt với cải tiến này.

Di chuyển điều khiển chuyển động của giường cắt bằng xích được điều khiển bởi động cơ servo, bề mặt giường được tạo thành từ nắp xi lanh bằng đồng và nhôm, nắp đồng có thể giảm tấm trầy xước hiệu quả, giảm chi phí thay thế.

Thu thập, hủy cuộn, làm thẳng, cung cấp thông số thiết bị

Mã	Hiệu suất	Tham số	Ghi chú
1	trọng lượng tải tối đa của cuộn dây	10T (Tối đa)
2	Chiều rộng của cuộn dây	200mm ～ 1300mm
3	Độ dày của cuộn dây	0,3mm ～ 1,5mm
4	vật liệu cuộn đường kính trong	60460-530mm
5	vật liệu đường kính ngoài cuộn	Ø1300mm (Tối đa)
6	tốc độ dây chuyền sản xuất	20m / phút
7	chế độ tải	xe tải
8	Phương pháp căng	biến dạng thủy lực
9	phương pháp hãm	Phanh đĩa khí nén
10	Kiểm soát cho ăn	cảm ứng điện
11	cởi trói	kiểm soát tần số
12	Vận chuyển; Chất liệu với cà phê	tự động
13	thiết bị nhấn	Tự động
14	Con lăn phẳng	lên 11 xuống 12
15	nhúm cuộn	1 bộ
16	trung chuyển	Con lăn
17	Trình điều khiển trung chuyển	động cơ servo

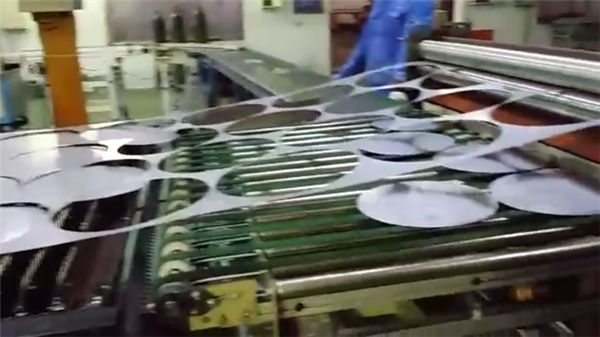

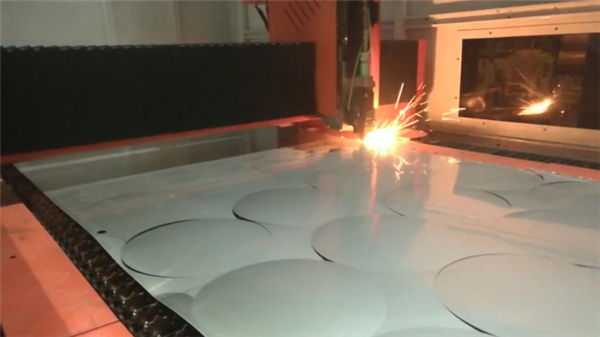

Cắt mẫu: (ảnh đính kèm là để tham khảo, vui lòng liên hệ với chúng tôi để biết chi tiết video)

Cắt mẫu

Dịch vụ bán trước

1. Cắt mẫu miễn phí,
Để cắt / kiểm tra mẫu miễn phí, vui lòng gửi cho chúng tôi tệp CAD của bạn, chúng tôi sẽ thực hiện cắt tại đây và tạo video để cho bạn thấy việc cắt hoặc gửi mẫu cho bạn kiểm tra chất lượng cắt.
2. Thiết kế máy tùy chỉnh
Theo ứng dụng của khách hàng, chúng tôi có thể sửa đổi máy của mình cho phù hợp để thuận tiện cho khách hàng và hiệu quả sản xuất cao.

Dịch vụ sau bán hàng

A. Máy sẽ được cung cấp video đào tạo và hướng dẫn sử dụng bằng tiếng Anh để cài đặt, vận hành, bảo trì và xử lý sự cố và sẽ cung cấp hướng dẫn kỹ thuật qua e-mail, fax, điện thoại, skype.
B. Chúng tôi cung cấp kỹ thuật viên đến trang web của khách hàng để cài đặt và đào tạo, khách hàng sẽ chi trả visa, vé, chi phí sinh hoạt địa phương.
C. Khách hàng có thể đến nhà máy của chúng tôi để đào tạo. Chúng tôi sẽ cung cấp đào tạo về cài đặt, vận hành, xử lý sự cố máy và bảo trì.
Trong quá trình đào tạo tại xưởng của chúng tôi, chúng tôi cung cấp đào tạo miễn phí và chi phí sinh hoạt trong 7 ngày, giới hạn 2 người.

Sự bảo đảm

a) .1Year cho toàn bộ máy (Thiệt hại do con người tạo ra được thương lượng.).
b) .Laser nguồn 2 năm bảo hành
c). Bảo trì và cung cấp phụ tùng thay thế
d). Đào tạo miễn phí cho nhân viên vận hành. (kỹ sư có thể ra nước ngoài được thương lượng.)

Câu hỏi thường gặp

Q1: Làm thế nào tôi có thể có được máy tốt nhất cho tôi?
Bạn có thể cho chúng tôi biết tài liệu làm việc của bạn, chi tiết làm việc bằng hình ảnh hoặc vedio để chúng tôi có thể đánh giá xem máy của chúng tôi có thể đáp ứng nhu cầu của bạn hay không. Sau đó, chúng tôi có thể cung cấp cho bạn mô hình tốt nhất phụ thuộc vào kinh nghiệm của chúng tôi.

Q2: Đây là lần đầu tiên tôi sử dụng loại máy này, nó có dễ vận hành không?
Chúng tôi sẽ gửi cho bạn hướng dẫn và hướng dẫn vedio bằng tiếng Anh, nó có thể dạy bạn cách vận hành máy. Nếu bạn vẫn không thể học cách sử dụng nó, chúng tôi có thể giúp bạn bằng phần mềm trợ giúp trực tuyến "Teamviewer". Hoặc chúng tôi có thể nói chuyện qua điện thoại, email hoặc các cách liên hệ khác.

Câu 3: Nếu máy gặp sự cố, tôi phải làm thế nào?
Chúng tôi có thể gửi các bộ phận miễn phí cho bạn trong thời gian bảo hành nếu máy có bất kỳ vấn đề nào trong "sử dụng bình thường".

Q4: Bạn có sắp xếp lô hàng cho máy không?
Vâng, khách hàng thân mến, với giá FOB hoặc CIF, chúng tôi sẽ sắp xếp giao hàng cho bạn. Đối với giá EXW, khách hàng cần tự sắp xếp vận chuyển hoặc đại lý của họ.
