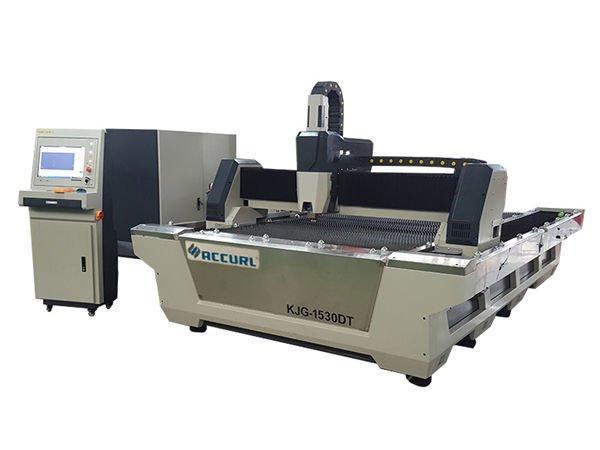

nlight ipg máy cắt kim loại laser / thiết bị cắt laser cho tất cả các vật liệu kim loại

nlight ipg máy cắt kim loại laser / thiết bị cắt laser cho tất cả các vật liệu kim loại

Thông tin chi tiết sản phẩm


Chứng nhận: CE
Điều khoản thanh toán và vận chuyển:
Số lượng đặt hàng tối thiểu: 1 bộ
Giá: Thỏa thuận
Chi tiết đóng gói: 1 * 40GP container
Thời gian giao hàng: 30 ngày
Điều khoản thanh toán: L / C, D / A, T / T, D / P, Western Union

Mô tả sản phẩm Chi tiết


Ứng dụng::Tất cả các vật liệu kim loạiĐộ dày cắt:0.1-22mm
Loại Laser ::Chất xơCông suất laser:500W/700W/1000W/1500W/2000W/3000W/4000W
Chiều rộng tối thiểu:0,1mmPhần mềm điều khiển ::Cypcut
Định dạng đồ họa được hỗ trợ ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTBrand::TAIYI LASER
Lặp lại độ chính xác ::+/- 0,03mmNhiệt độ hoạt động::0 ° C-45 ° C
Chế độ làm mát:Nước làm mátNguồn Laser:IPG / Nlight / Raycus / Tối đa
Vôn::AC380V ± 10% 50HZ (60HZ)Khu vực cắt:3000x1500mm Or Customized

Tính năng & Tài sản


1. Máy có hiệu suất tốt với tốc độ cắt cao, hiệu quả cao, an toàn và ổn định. Và laser trạng thái rắn bơm diode có lợi thế là tuổi thọ dài hơn, bảo trì miễn phí và IPCE cao nhất. Nó cũng đảm bảo một góc phân kỳ nhỏ và chùm ánh sáng có chất lượng tốt.
2. Điểm sáng thích chất lượng tốt. Và máy biến dạng chỉ một chút. Bên cạnh đó, vật liệu có thể có một vẻ ngoài mịn màng và đẹp.
3.Sau khi xử lý ủ, khung có độ cứng cao có hiệu suất hấp thụ rung động cao. Khung với cấu trúc cổng được xử lý một bước trong trung tâm gia công cổng CNC lớn. Với cấu trúc được tối ưu hóa, máy có độ ổn định và độ chính xác cao, có thể được kiểm soát trong vòng 0,01mm / m.
4. Động cơ servo quan trọng, bộ giảm tốc hành tinh và cơ cấu truyền động hướng tinh vi đảm bảo sự ổn định và chính xác.
5. HMI trực quan với nhiều chức năng thực tế dễ vận hành.
6. Thiết bị vát, giá đỡ xoắn ốc, đường ray dẫn hướng tuyến tính đảm bảo hướng chạy chính xác cao.
7. Hệ thống chống va chạm tự động và chiều cao tự động điều chỉnh đầu cắt kín ở độ cao phù hợp để cắt ở một khoảng cách cố định.
8. Bộ nguồn của máy được thiết kế với chức năng bảo vệ an toàn tự động và có tính năng báo lỗi.
9. Với thiết kế thời trang, tinh tế và nghệ thuật, máy nhỏ gọn có diện tích sàn nhỏ hơn mà không có các bộ phận rải rác. Và thật dễ dàng để vận hành máy.

Đặc điểm kỹ thuật


Phương tiện nguồn laserChất xơ
Phạm vi cắt (L * W)3000 mm × 15000 mm
Hành trình trục Z250 mm
Tối đa tốc độ định vị120 m / phút
Trục X, Y tối đa. tăng tốc1.0G
Hình thức làm mátNước làm mát
Bước sóng laser1070nm


Công suất đầu ra của nguồn laser



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Không bắt buộc)

Tối thiểu cắt khoảng cách0,1 mm
Độ chính xác định vị của trục X, Y và Z± 0,03 mm
Độ chính xác định vị lặp lại của các trục X, Y và Z± 0,01 mm
Độ dày của vật liệu cắt (theo vật liệu)0,2 - 25 mm
Mô hình trình điều khiểnĐộng cơ servo nhập khẩu
Yêu cầu năng lượng380V, 50/60 Hz
Nhiệt độ làm việc0-45oC
Thời gian làm việc liên tục24 tiếng
Trọng lượng máyKhoảng 12000 Ks
Tổng mức bảo vệ cung cấp điệnIP54

Ứng dụng


It’s applicable to cut stainless steel, carbon steel, brass, aluminum and other materials.It has been widely used in many fields including sheet metal, aeronautics and astronautics, electronics, electrical equipment, subway parts, automobile, crops machine, textile machine, engineering machine, sophisticated fittings, ship manufacturing, metallurgical equipment, elevator, household appliance, crafts & gifts, tools, ornament, billboard, metalworking and other industries.

Hình ảnh chi tiết


Tên: Thân máy và accessoriea.600 ℃ xử lý nhiệt, làm mát 24 giờ trong lò, hàn bảo vệ CO2 chính xác, để đảm bảo sử dụng 20 năm mà không bị biến dạng.
b Trục X / Y / Z không đồng bộ: Trục Z có thể chạy 150mm, phù hợp để cắt nhiều loại tấm kim loại.
c.Chất lượng cao đảm bảo độ bền và bảo trì dễ dàng hơn.
Tên:Động cơ và trình điều khiển AC AC Động cơ servo nhập khẩu (trục Y được điều khiển bởi hai động cơ servo) cùng với bộ giảm tốc hành tinh tinh vi đảm bảo ổ đĩa ổn định, chính xác và đáng tin cậy.
Tên:Hướng dẫn tuyến tính chính xác Hệ thống cắt nâng cao, công suất laser và chuyển động servo hoàn toàn phù hợp với nhau, hệ thống truyền động và bánh răng có độ chính xác cao nhập khẩu, bàn làm việc đôi có thể trao đổi, để đảm bảo tốc độ xử lý và độ chính xác cao hơn ..
Tên:Đầu cắt Đầu cắt không tiếp xúc có chức năng theo dõi chiều cao tự động và chống va chạm, giúp cải thiện đáng kể tốc độ cắt, độ mịn và độ chính xác cắt dưới cùng một công suất đầu ra. Trong một từ, hiệu quả cắt có thể được tăng lên.
Tên:Tốc độ nguồn laser, đường cắt chính xác cao và lưỡi cắt mịn

Cắt mẫu


Đào tạo


Dịch vụ hậu mãi, từ đào tạo đến lắp đặt máy (3 cách):
1. Hướng dẫn sử dụng video và hướng dẫn sử dụng bằng tiếng Anh để cài đặt, vận hành, bảo trì và xử lý sự cố và hướng dẫn kỹ thuật được cung cấp qua e-mail, fax, điện thoại / whatsapp / skype //, v.v., khi bạn gặp một số vấn đề về cài đặt, sử dụng hoặc điều chỉnh.
2. Công ty của bạn có thể sắp xếp kỹ thuật viên đến nhà máy của chúng tôi để tìm hiểu kiến thức cơ bản về thiết bị và hoạt động cần thiết, thời gian đào tạo đủ khoảng 3-5 ngày, nội dung đào tạo như sau:
a) Đào tạo phần mềm vẽ thông dụng;
b) Máy bật và tắt quy trình đào tạo;
c) Tầm quan trọng của bảng điều khiển và tham số phần mềm, cài đặt phạm vi tham số
d) Vệ sinh và bảo dưỡng cơ bản cho máy;
e) Khắc phục sự cố phần cứng thường gặp;
f) Chú ý hoạt động.
3. Dịch vụ đào tạo hướng dẫn tận nhà. thị thực, chi phí đi lại và chỗ ở sẽ được chi phí của khách hàng. Tốt hơn là sắp xếp một biên dịch viên cho cả hai kỹ sư của chúng tôi trong thời gian đào tạo. Thời gian đào tạo: 3-5 ngày.

Our Services


Pre-Sales Service
1. We have many exhibitions very year, hundreds of clients was coming to our booth for further communication.
2.24-hours online Inquiry and consulting support.
3. Sample testing support.
4. We welcome you to visit our factory.
After-Sales Service
1. Training how to install the machine, training how to use the machine online.
2. Engineers available to clients' factory for training.
