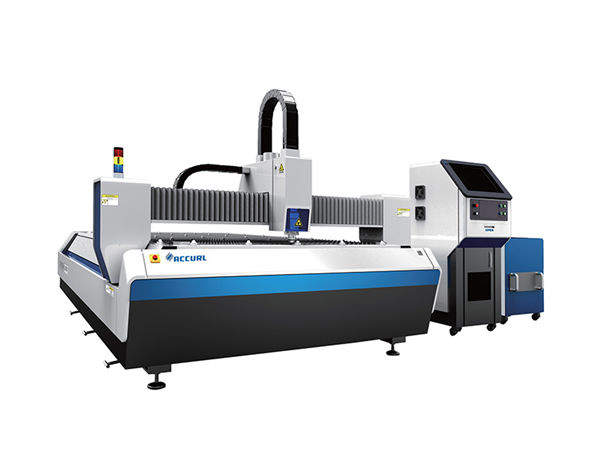

máy cắt laser sợi quang với bảng trao đổi

máy cắt laser sợi quang với bảng trao đổi

Thông tin chi tiết sản phẩm

Chứng nhận: CE
Điều khoản thanh toán và vận chuyển:
Số lượng đặt hàng tối thiểu: 1 bộ
Giá: Thỏa thuận
Chi tiết đóng gói: thùng 1 * 20GP
Thời gian giao hàng: 30 ngày
Điều khoản thanh toán: L / C, D / A, T / T, D / P, Western Union

Mô tả sản phẩm Chi tiết

Ứng dụng::Tất cả các vật liệu kim loạiĐộ dày cắt:SS tối đa 10 mm, MS tối đa 22cm
Loại Laser ::Chất xơCNC hoặc không ::Vâng
Chế độ làm mát::Nước làm mátPhần mềm điều khiển ::Cypcut
Định dạng đồ họa được hỗ trợ ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTNguồn gốc::Trung Quốc
Số mô hình::3015JDDịch vụ hậu mãi được cung cấp ::Kỹ sư có sẵn để phục vụ máy móc ở nước ngoài
Lặp lại độ chính xác ::+ -0,03mmNhiệt độ hoạt động::0 ° C-45 ° C
Độ ẩm làm việc ::5%-95%Nguồn Laser:Trung Quốc hoặc nhập khẩu
Vôn::AC380V ± 10% 50HZ (60HZ)Khu vực cắt:Tiêu chuẩn 3000 * 1500mm, Lớn hơn có thể được tùy chỉnh

Thân máy

1. Thân máy của chúng tôi với kết cấu thép 8 mm, xử lý nhiệt 600oC, hàn chính xác, để đảm bảo 20 năm sử dụng mà không bị biến dạng.

2. Giàn bằng hợp kim magiê đúc, Ổn định mạnh mẽ mà không bị biến dạng, Chuyển động nhanh.

3. Hệ thống hút thuốc phân vùng hiệu quả cao ở cả hai bên thân máy, hút bụi phân đoạn mạnh và bộ sưu tập hút thuốc, nó sẽ giảm tác hại cho công nhân.

4. Nhập khẩu giảm tốc chính xác và động cơ servo, tốc độ chạy nhanh.

5. 70 lưỡi dao và 6 thanh trượt trên giường máy, có lưỡi dao đóng để giảm cảnh báo máy, thanh trượt làm việc với xi lanh để tải lên và tải xuống các tờ dễ dàng.

6. Hộp tải linh hoạt có thể được đặt phía trước và cả hai bên thuận tiện cho điều kiện làm việc của máy.

Vật liệu ứng dụng

Thép không gỉ, thép carbon, thép hợp kim, thép silic, thép lò xo, tấm mạ kẽm, tấm ngâm, tấm đồng thau, tấm đồng, tấm nhôm, vv

Mô tả Prouct

Máy cắt Laser Fiber được áp dụng cho tất cả các kim loại cắt, Đặc biệt thích hợp cho thép không gỉ, thép carbon, tấm mạ kẽm, v.v.
Được sử dụng rộng rãi trong các sản phẩm kim loại tấm, kết cấu thép, máy móc chính xác, phụ tùng ô tô, kính, trang sức,
bảng tên, quảng cáo, thủ công mỹ nghệ, điện tử, đồ chơi, bao bì và các ngành công nghiệp khác

Đặc điểm kỹ thuật

Nguồn LaserIPG / Raycus / Nlight
Thân máycấu trúc cổng
Đi làmBảng điều khiển số vít chính xác cao với thiết bị cho ăn
Tốc độ chạy tối đa80m / phút
Độ chính xác vị trí X / Y0,03mm / m
Cung cấp năng lượng380V 50Hz / 60Hz
Độ chính xác vị trí lặp lại X / Y± 0,03mm
Nhiệt độ chạy0 ° C-45 ° C
Gia tốc tối đa1.0G
Tổng công suất máy<16KVA
Vật liệu ứng dụngThép nhẹ, thép không gỉ và các loại tấm kim loại khác
Khu vực cắt3000mm * 1500mm / 4000mm * 2000mm / 6000mm * 2000mm
Tổng khối lượng4500KGS

Hình ảnh chi tiết

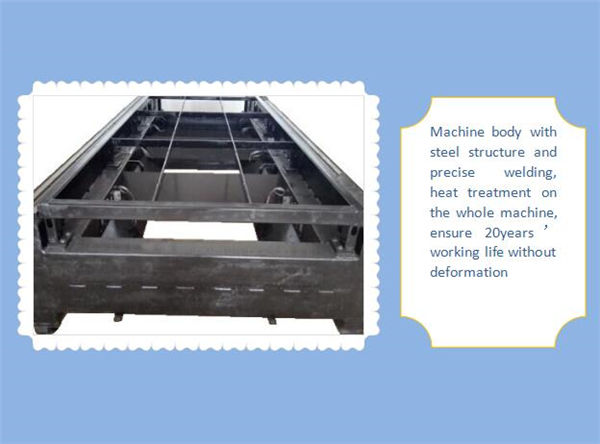

Tên:Thân máy và phụ kiện

a.600 ℃ xử lý nhiệt, làm mát 24 giờ trong lò, hàn bảo vệ CO2 chính xác, để đảm bảo sử dụng 20 năm mà không bị biến dạng.
b Trục X / Y / Z không đồng bộ: Trục Z có thể chạy 150mm, phù hợp để cắt nhiều loại tấm kim loại.
c.Chất lượng cao đảm bảo độ bền và bảo trì dễ dàng hơn.

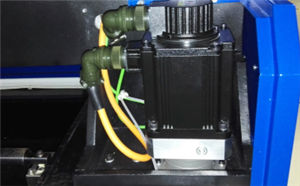

Tên:Động cơ AC servo & trình điều khiển

Động cơ servo nhập khẩu (trục Y được điều khiển bởi hai động cơ servo) cùng với bộ giảm tốc hành tinh tinh vi đảm bảo ổ đĩa ổn định, chính xác và đáng tin cậy.

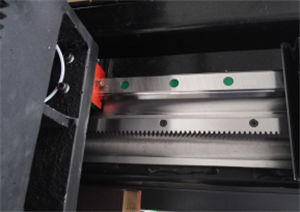

Tên:Hướng dẫn tuyến tính chính xác

Hệ thống cắt tiên tiến, công suất laser và chuyển động servo phù hợp hoàn hảo với nhau, hệ thống truyền động bánh răng và giá đỡ có độ chính xác cao nhập khẩu, bàn làm việc đôi có thể trao đổi, để đảm bảo tốc độ xử lý và độ chính xác cao hơn ..

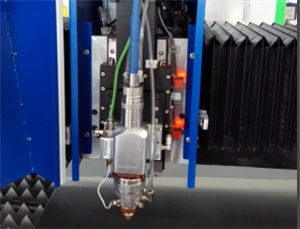

Tên:Đầu cắt



Đầu cắt không tiếp xúc có chức năng theo dõi chiều cao tự động và chống va chạm, giúp cải thiện đáng kể tốc độ cắt, độ mịn và độ chính xác cắt dưới cùng một công suất đầu ra. Trong một từ, hiệu quả cắt có thể được tăng lên.

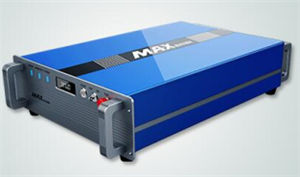

Tên:Nguồn laser

tốc độ nhanh, đường cắt chính xác cao và lưỡi cắt mịn





















































































Cắt mẫu

Mẫu:
