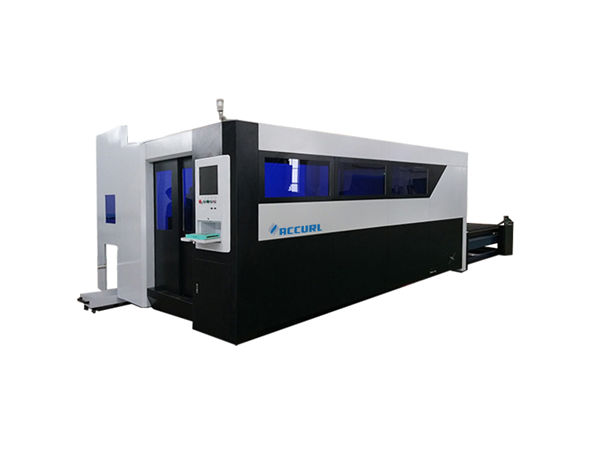

Máy cắt laser sợi 500w cho thép carbon

Máy cắt laser sợi 500w cho thép carbon

Thông tin chi tiết sản phẩm


Chứng nhận: CE
Điều khoản thanh toán và vận chuyển:
Số lượng đặt hàng tối thiểu: 1 bộ
Giá: Thỏa thuận
Chi tiết đóng gói: 1 * 40GP container
Thời gian giao hàng: 30 ngày
Điều khoản thanh toán: L / C, D / A, T / T, D / P, Western Union

Mô tả sản phẩm Chi tiết


Ứng dụng::Tất cả các vật liệu kim loạiĐộ dày cắt:SS Lên đến 3 mm, Thép lên tới 5 mm
Loại Laser ::Chất xơCNC hoặc không ::Vâng
Chế độ làm mát::Nước làm mátPhần mềm điều khiển ::Cypcut
Định dạng đồ họa được hỗ trợ ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTNguồn gốc::Trung Quốc
Số mô hình::TY-3015DDDịch vụ hậu mãi được cung cấp ::Kỹ sư có sẵn để phục vụ máy móc ở nước ngoài
Lặp lại độ chính xác ::+ -0,03mmNhiệt độ hoạt động::0 ° C-45 ° C
Độ ẩm làm việc ::5%-95%Nguồn Laser:Trung Quốc hoặc nhập khẩu
Vôn::AC380V ± 10% 50HZ (60HZ)Khu vực cắt:3000x1500mm
Sản phẩm:Máy cắt laser sợi 500W cho thép carbon

Mô tả Sản phẩm


Máy cắt Laser sợi 500W được áp dụng cho tất cả các kim loại cắt, Đặc biệt thích hợp cho thép không gỉ, thép carbon, tấm mạ kẽm, v.v.
Được sử dụng rộng rãi trong các sản phẩm kim loại tấm, kết cấu thép, máy móc chính xác, phụ tùng ô tô, kính, trang sức,
bảng tên, quảng cáo, thủ công mỹ nghệ, điện tử, đồ chơi, bao bì và các ngành công nghiệp khác

Thân máy


1. Thân máy của Taiyi với kết cấu thép 8 mm, xử lý nhiệt 600oC, hàn chính xác, để đảm bảo sử dụng 20 năm mà không bị biến dạng.
2. Giàn bằng hợp kim magiê đúc, Ổn định mạnh mẽ mà không bị biến dạng, Chuyển động nhanh.
3. Hệ thống hút thuốc phân vùng hiệu quả cao ở cả hai bên thân máy, hút bụi phân đoạn mạnh và bộ sưu tập hút thuốc, nó sẽ giảm tác hại cho công nhân.
4. Nhập khẩu giảm tốc chính xác và động cơ servo, tốc độ chạy nhanh.
5. 70 lưỡi dao và 6 thanh trượt trên giường máy, có lưỡi dao đóng để giảm cảnh báo máy, thanh trượt làm việc với xi lanh để tải lên và tải xuống các tờ dễ dàng.
6. Hộp tải linh hoạt có thể được đặt phía trước và cả hai bên thuận tiện cho điều kiện làm việc của máy

Đặc điểm kỹ thuật


Phương tiện nguồn laserChất xơ
Phạm vi cắt (L * W)3000 * 1500mm
Hành trình trục Z250 mm
Tối đa tốc độ định vị120 m / phút
Trục X, Y tối đa. tăng tốc1.0G
Hình thức làm mátNước làm mát
Bước sóng laser1070nm


Công suất đầu ra của nguồn laser



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Không bắt buộc)

Tối thiểu cắt khoảng cách0,1 mm
Độ chính xác định vị của trục X, Y và Z± 0,03 mm
Độ chính xác định vị lặp lại của các trục X, Y và Z± 0,01 mm
Độ dày của vật liệu cắt (theo vật liệu)0,2 - 25 mm
Mô hình trình điều khiểnĐộng cơ servo nhập khẩu
Yêu cầu năng lượng380V, 50/60 Hz
Nhiệt độ làm việc0-45oC
Thời gian làm việc liên tục24 tiếng
Trọng lượng máyKhoảng 12000 Ks
Tổng mức bảo vệ cung cấp điệnIP54

Vật liệu ứng dụng


Thép không gỉ, thép carbon, thép hợp kim, thép silic, thép lò xo, tấm mạ kẽm, tấm ngâm, tấm đồng thau, tấm đồng, tấm nhôm, vv

Ưu điểm của máy cắt laser Fiber


1. So sánh với laser truyền thống, laser sợi quang bảo vệ môi trường hơn:
2. Tiêu thụ điện năng thấp hơn nhiều: hiệu suất chuyển đổi quang điện của laser sợi cao gấp 15 lần so với laser truyền thống.
3. Chất lượng điểm laser cao hơn: nguồn laser mô-đun đơn
4. Tiêu thụ thấp hơn: Phụ tùng chỉ là ống kính bảo vệ và vòi phun. Tiêu thụ điện từ 6KW đến 16KW với công suất laser khác nhau.
5. Tự động hóa cao: Áp dụng điều khiển kỹ thuật số, chúng ta có thể nhập tệp từ AUTO CAD sang phần mềm cắt trực tiếp, Bất kỳ tạo tác nào cũng có thể được cắt, hơn nữa còn có chức năng sắp chữ thông minh, do đó có thể tiết kiệm chi phí nguyên liệu thô ở mức độ lớn nhất.
6. Hiệu suất cắt cao: Do đặc tính truyền của laser, máy cắt laser đã trang bị nhiều bộ bàn làm việc CNC để thực hiện điều khiển số. Bạn chỉ cần thay đổi chương trình CNC để cắt hình dạng khác nhau, cũng như để cắt hai chiều và cắt ba chiều.

Hình ảnh chi tiết






Tên:Thân máy và phụ kiện

a.600 ℃ xử lý nhiệt, làm mát 24 giờ trong lò, hàn bảo vệ CO2 chính xác, để đảm bảo sử dụng 20 năm mà không bị biến dạng.
b Trục X / Y / Z không đồng bộ: Trục Z có thể chạy 150mm, phù hợp để cắt nhiều loại tấm kim loại.
c.Chất lượng cao đảm bảo độ bền và bảo trì dễ dàng hơn.

Tên:Động cơ AC servo & trình điều khiển

Động cơ servo nhập khẩu (trục Y được điều khiển bởi hai động cơ servo) cùng với bộ giảm tốc hành tinh tinh vi đảm bảo ổ đĩa ổn định, chính xác và đáng tin cậy.





Tên:Hướng dẫn tuyến tính chính xác

Hệ thống cắt tiên tiến, công suất laser và chuyển động servo phù hợp hoàn hảo với nhau, hệ thống truyền động bánh răng và giá đỡ có độ chính xác cao nhập khẩu, bàn làm việc đôi có thể trao đổi, để đảm bảo tốc độ xử lý và độ chính xác cao hơn ..

Tên:Đầu cắt



Đầu cắt không tiếp xúc có chức năng theo dõi chiều cao tự động và chống va chạm, giúp cải thiện đáng kể tốc độ cắt, độ mịn và độ chính xác cắt dưới cùng một công suất đầu ra. Trong một từ, hiệu quả cắt có thể được tăng lên.





Tên:Nguồn laser

tốc độ nhanh, đường cắt chính xác cao và lưỡi cắt mịn



Cắt mẫu


Đào tạo


Dịch vụ hậu mãi, từ đào tạo đến lắp đặt máy (3 cách):
1. Hướng dẫn sử dụng video và hướng dẫn sử dụng bằng tiếng Anh để cài đặt, vận hành, bảo trì và xử lý sự cố và hướng dẫn kỹ thuật được cung cấp qua e-mail, fax, điện thoại / whatsapp / skype //, v.v., khi bạn gặp một số vấn đề về cài đặt, sử dụng hoặc điều chỉnh.
2. Công ty của bạn có thể sắp xếp kỹ thuật viên đến nhà máy của chúng tôi để tìm hiểu kiến thức cơ bản về thiết bị và hoạt động cần thiết, thời gian đào tạo đủ khoảng 3-5 ngày, nội dung đào tạo như sau:
a) Đào tạo phần mềm vẽ thông dụng;
b) Máy bật và tắt quy trình đào tạo;
c) Tầm quan trọng của bảng điều khiển và tham số phần mềm, cài đặt phạm vi tham số
d) Vệ sinh và bảo dưỡng cơ bản cho máy;
e) Khắc phục sự cố phần cứng thường gặp;
f) Chú ý hoạt động.
3. Dịch vụ đào tạo hướng dẫn tận nhà. thị thực, chi phí đi lại và chỗ ở sẽ được chi phí của khách hàng. Tốt hơn là sắp xếp một biên dịch viên cho cả hai kỹ sư của chúng tôi trong thời gian đào tạo. Thời gian đào tạo: 3-5 ngày.
